モーター・ESC・単体試験

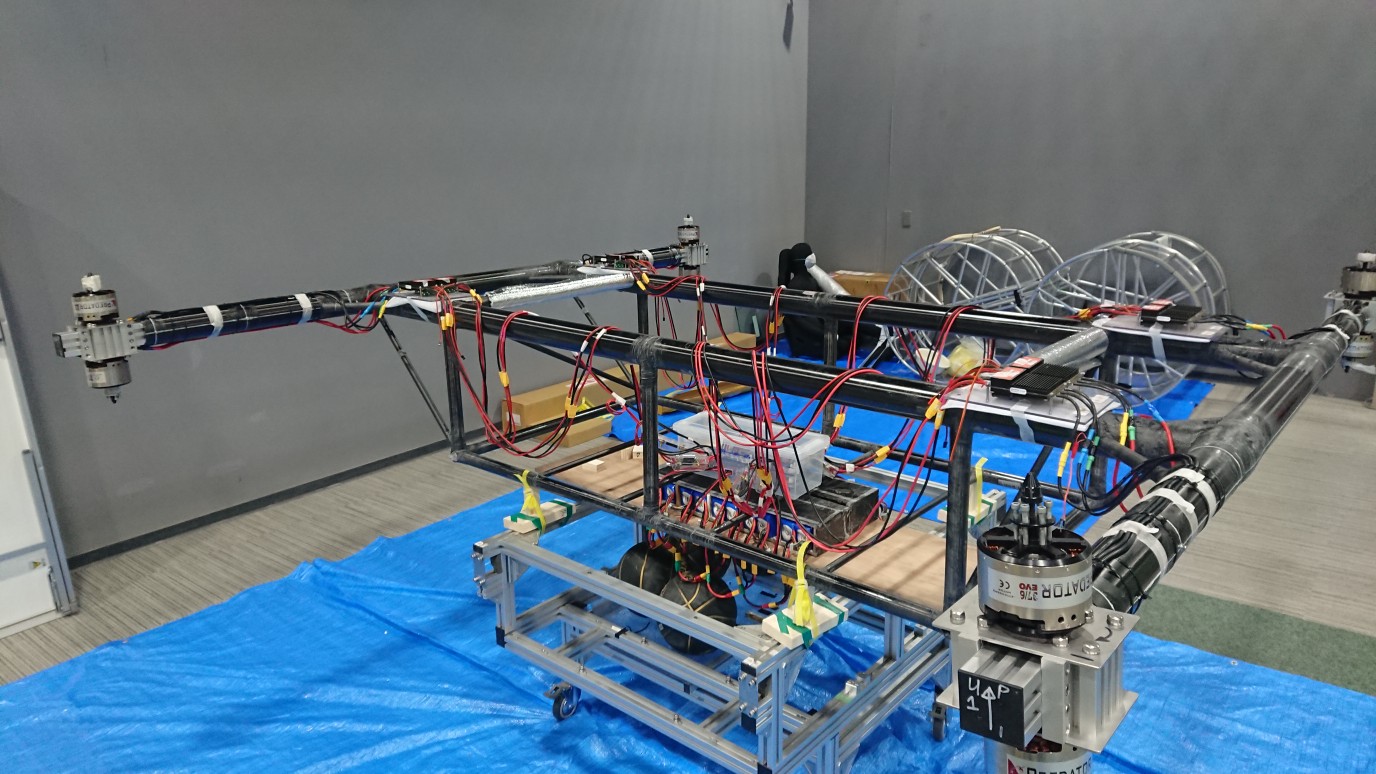

試験の為の大まかな配線

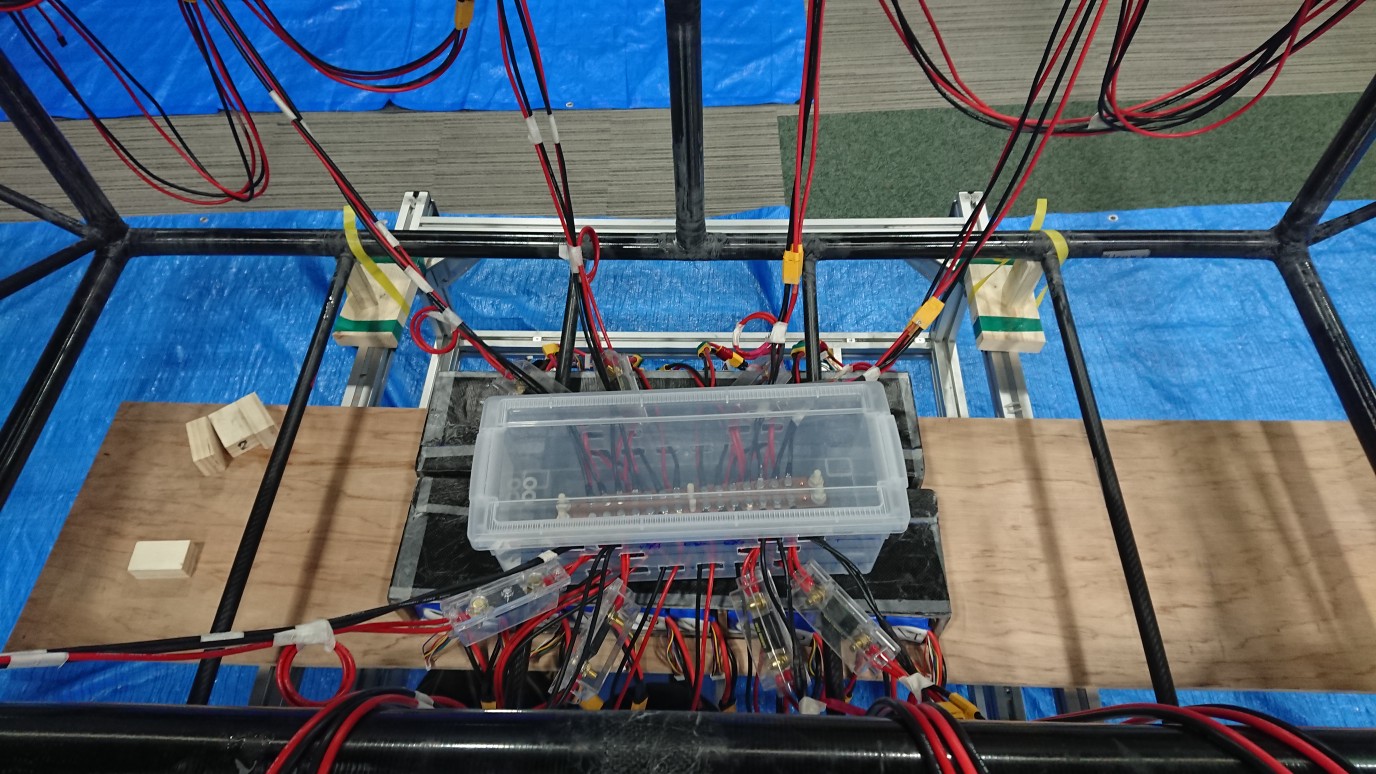

最初に作った分電盤

kousaku0601

kousaku0602

kousaku0603

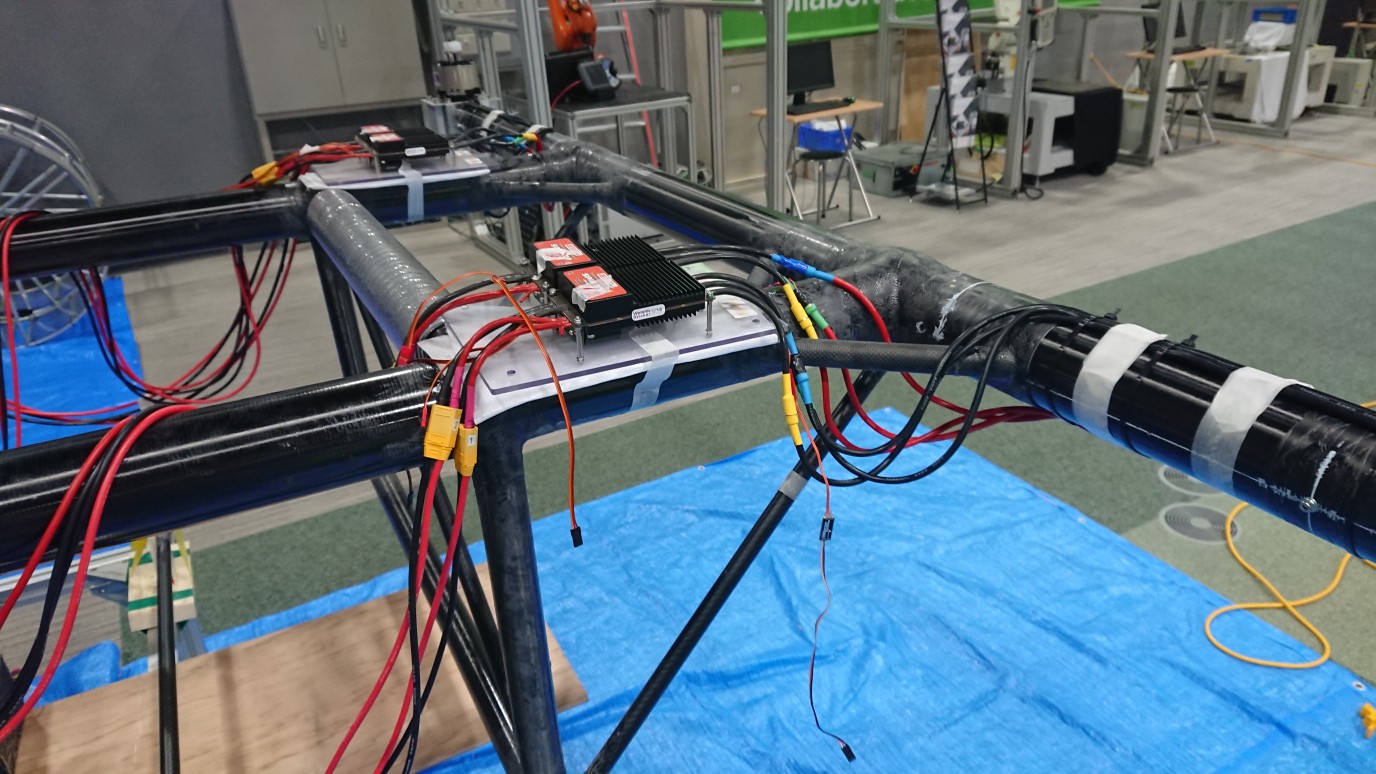

ESC仮置き

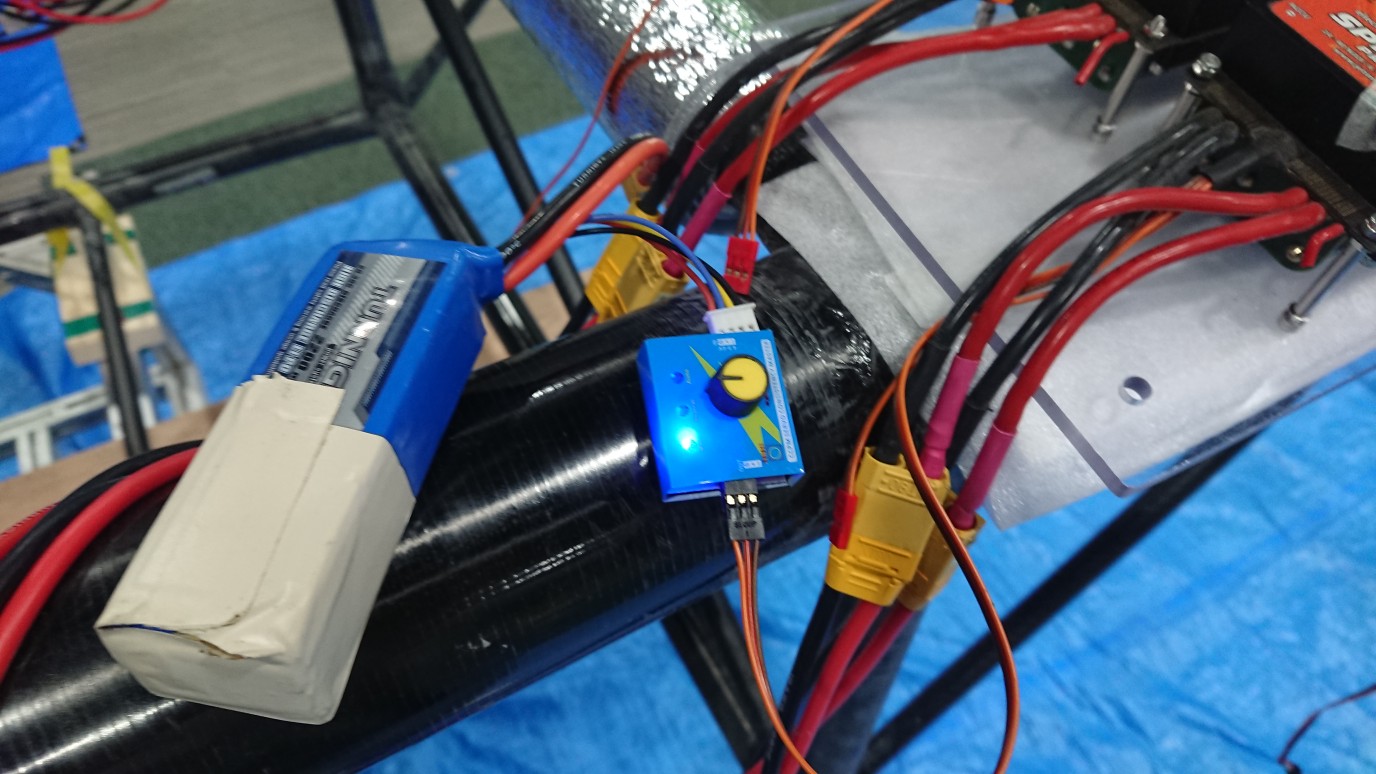

サーボテスター

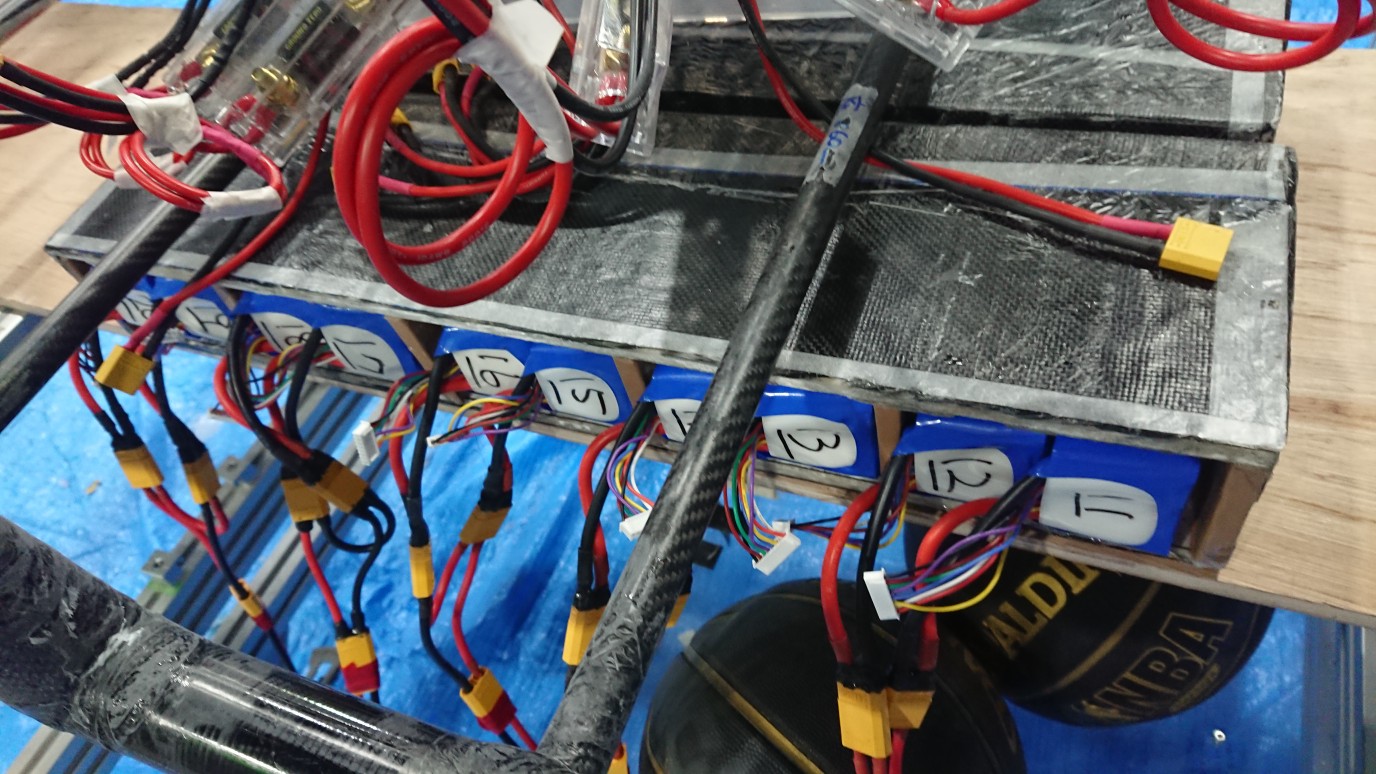

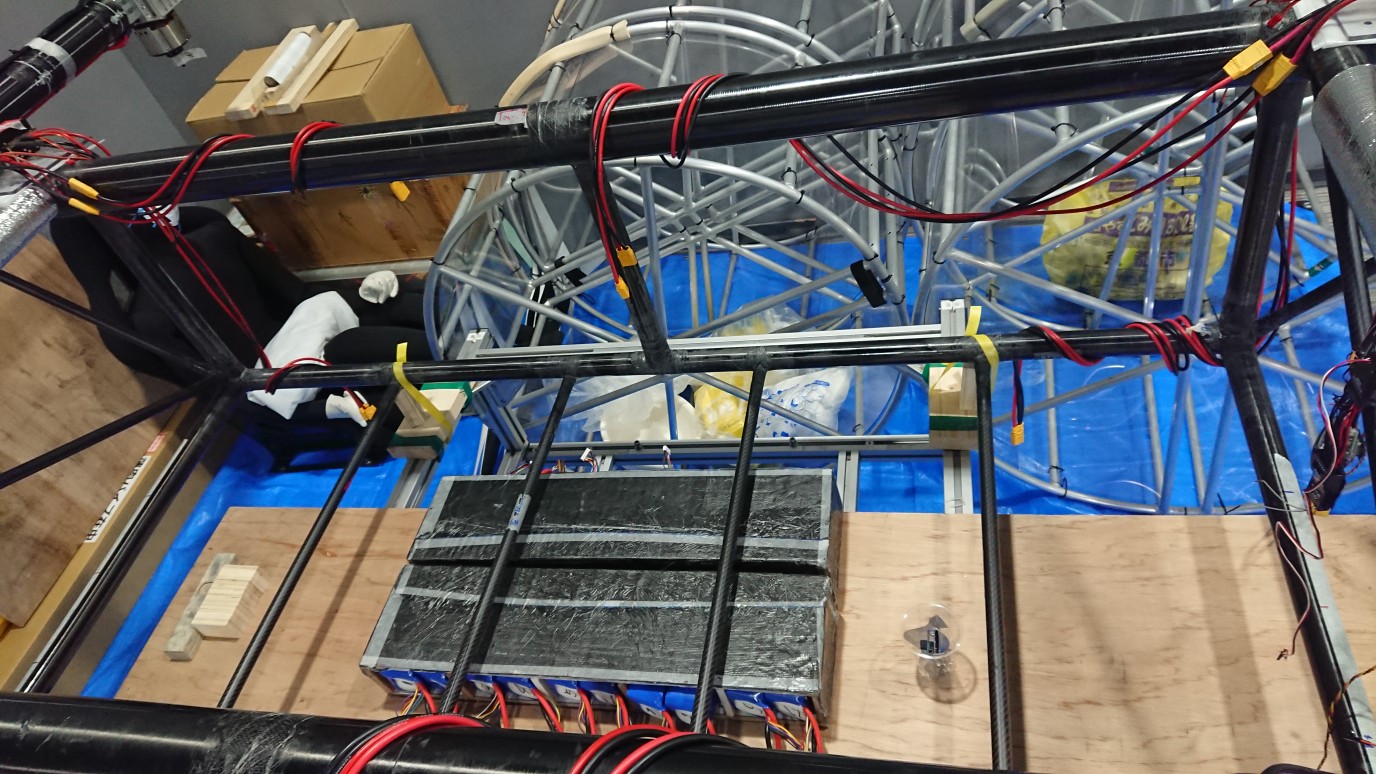

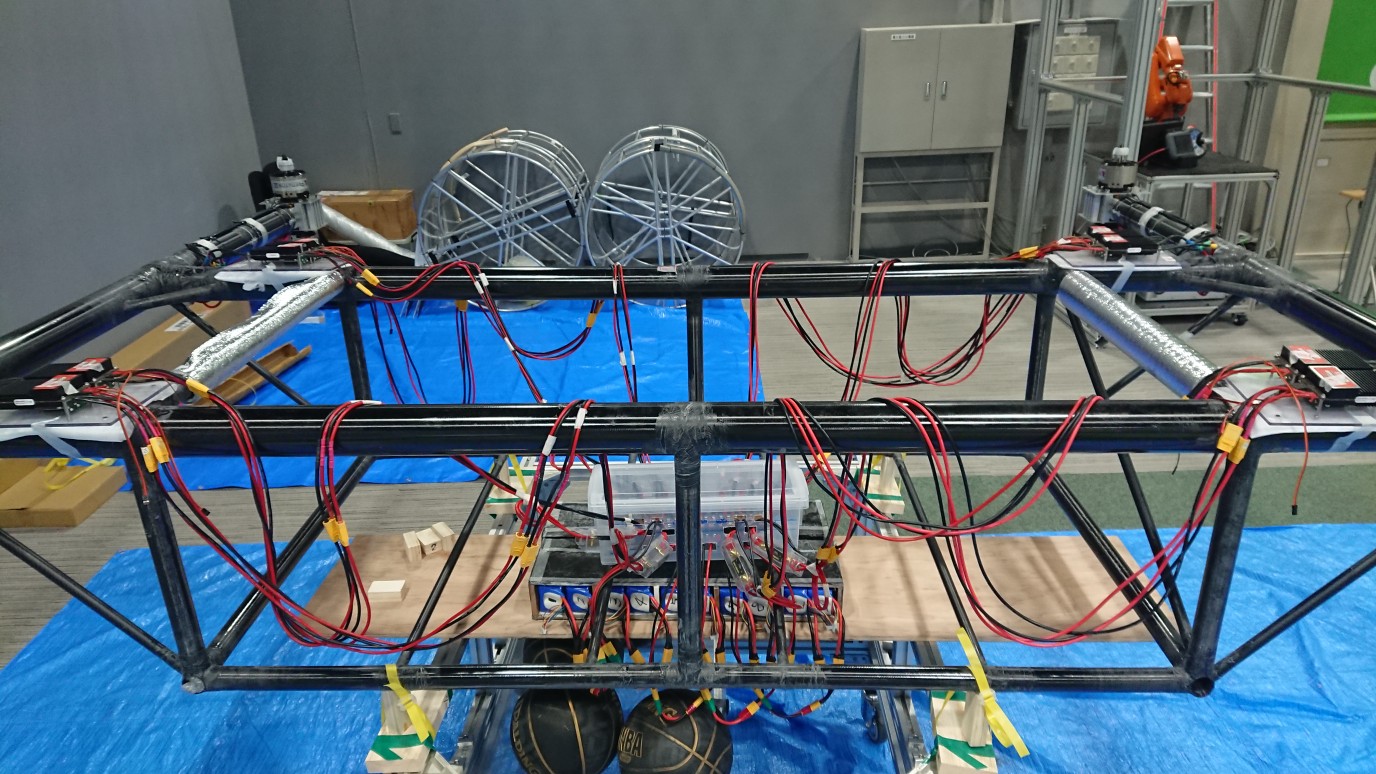

バッテリー配置・配線状況

kousaku0604

kousaku0605

kousaku0606

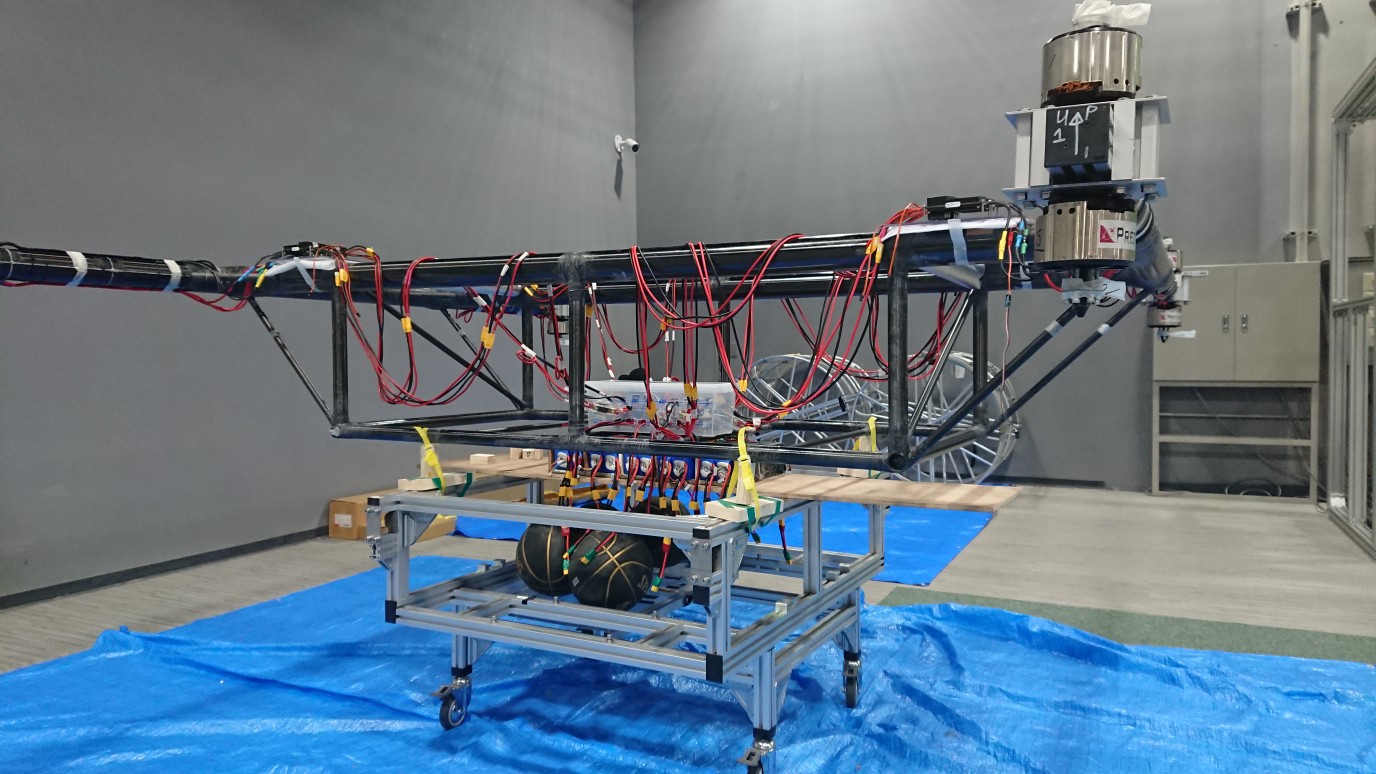

全体・右斜め前から


バッテリー仮置き


バッテリー仮置き

kousaku0607

kousaku0608

kousaku0609


最初の分電盤

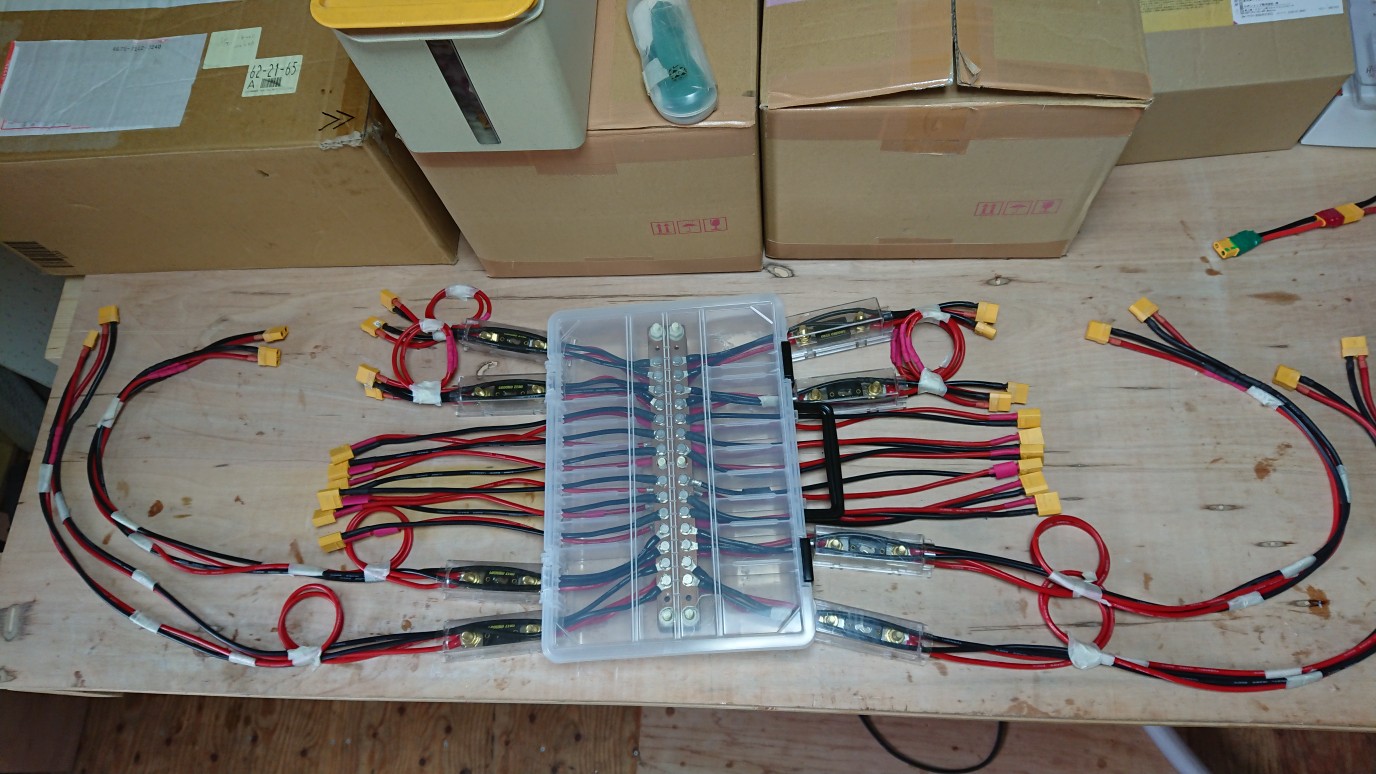

再度作り直した分電盤・高さ半分

単体試験日6月15日

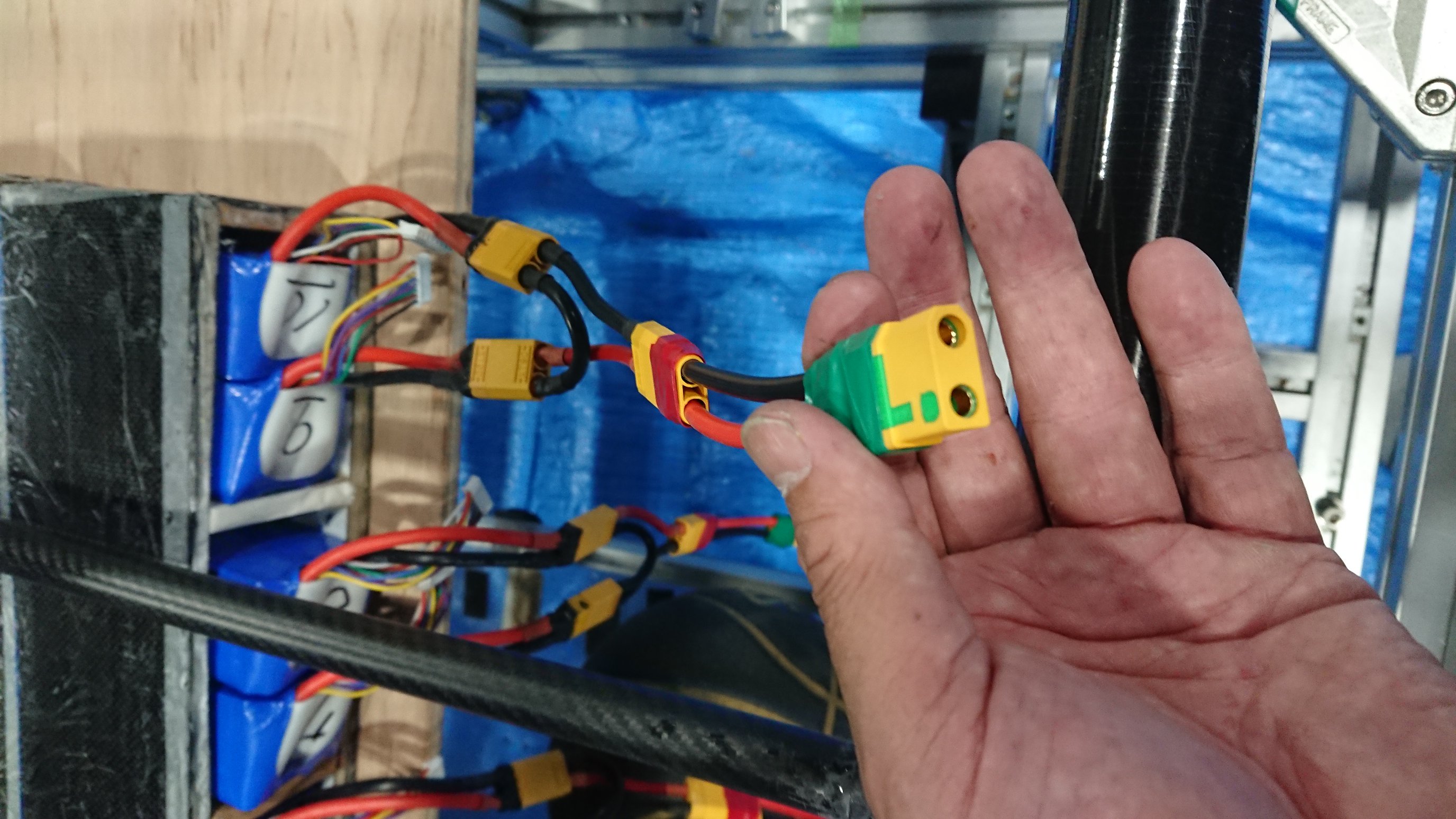

スパークキラー

結線時に発生するスパーク防止

kousaku0610a

kousaku0610b

kousaku061510



https://www.youtube.com/watch?v=ScpTKxz67Hs

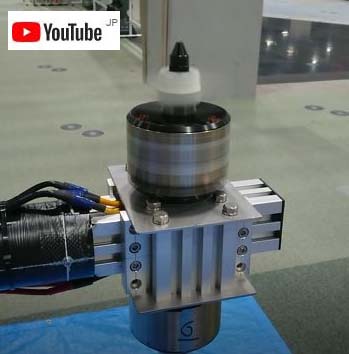

YouTube映像

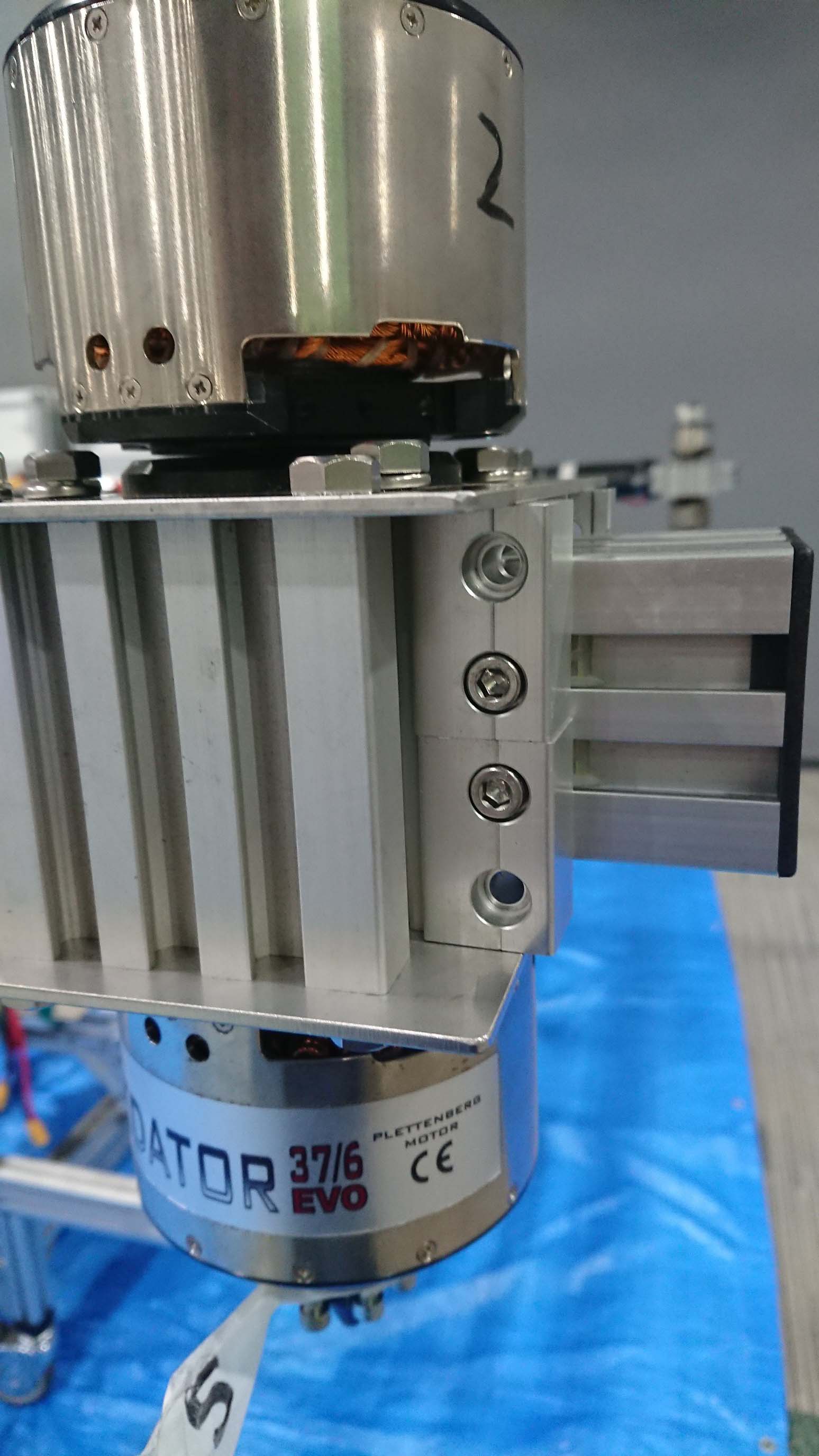

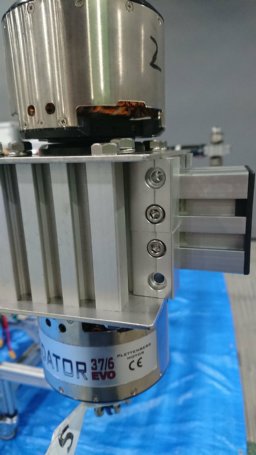

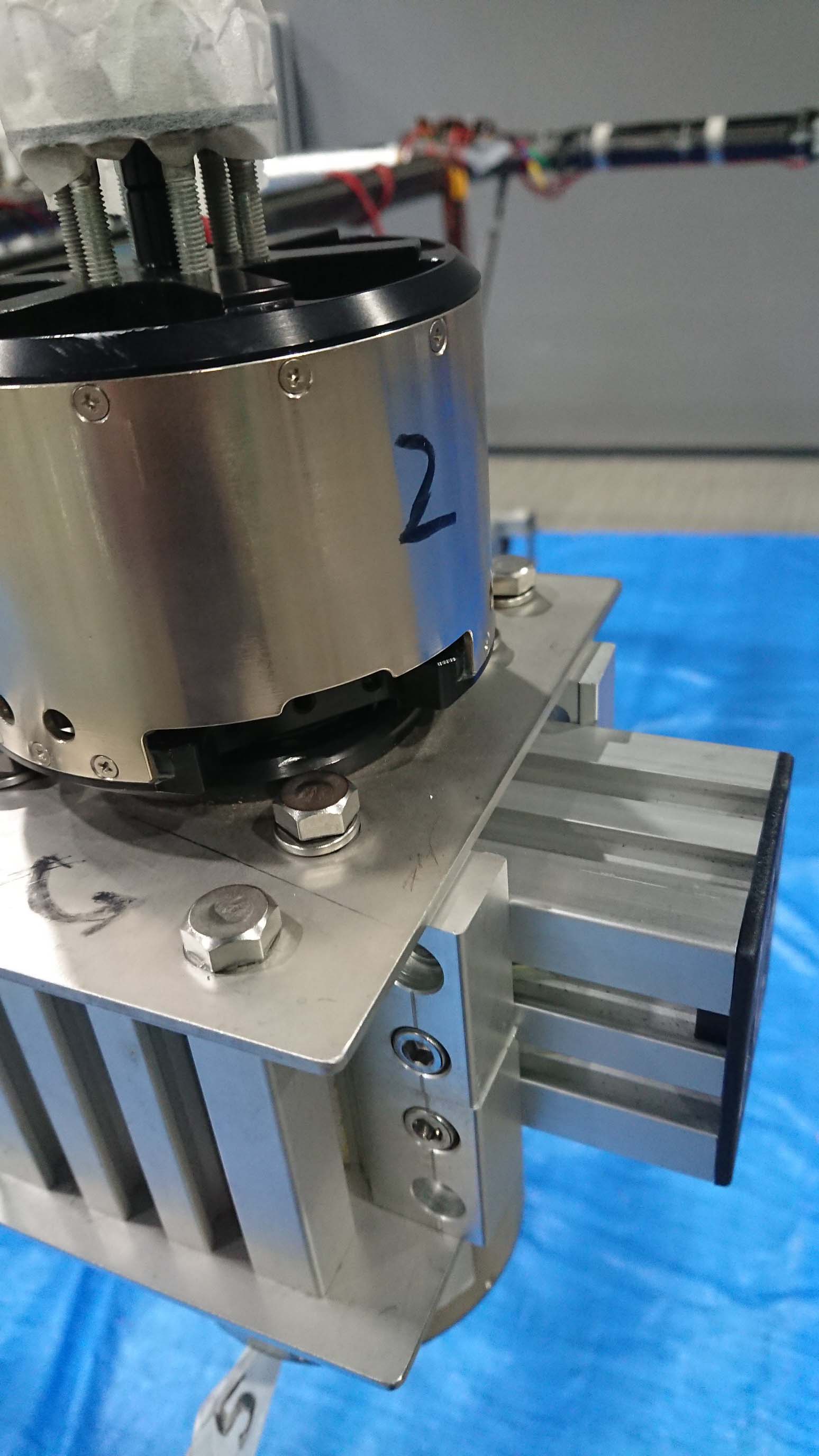

1番モーター・右・上

kousaku061511

kousaku061512

motortest01

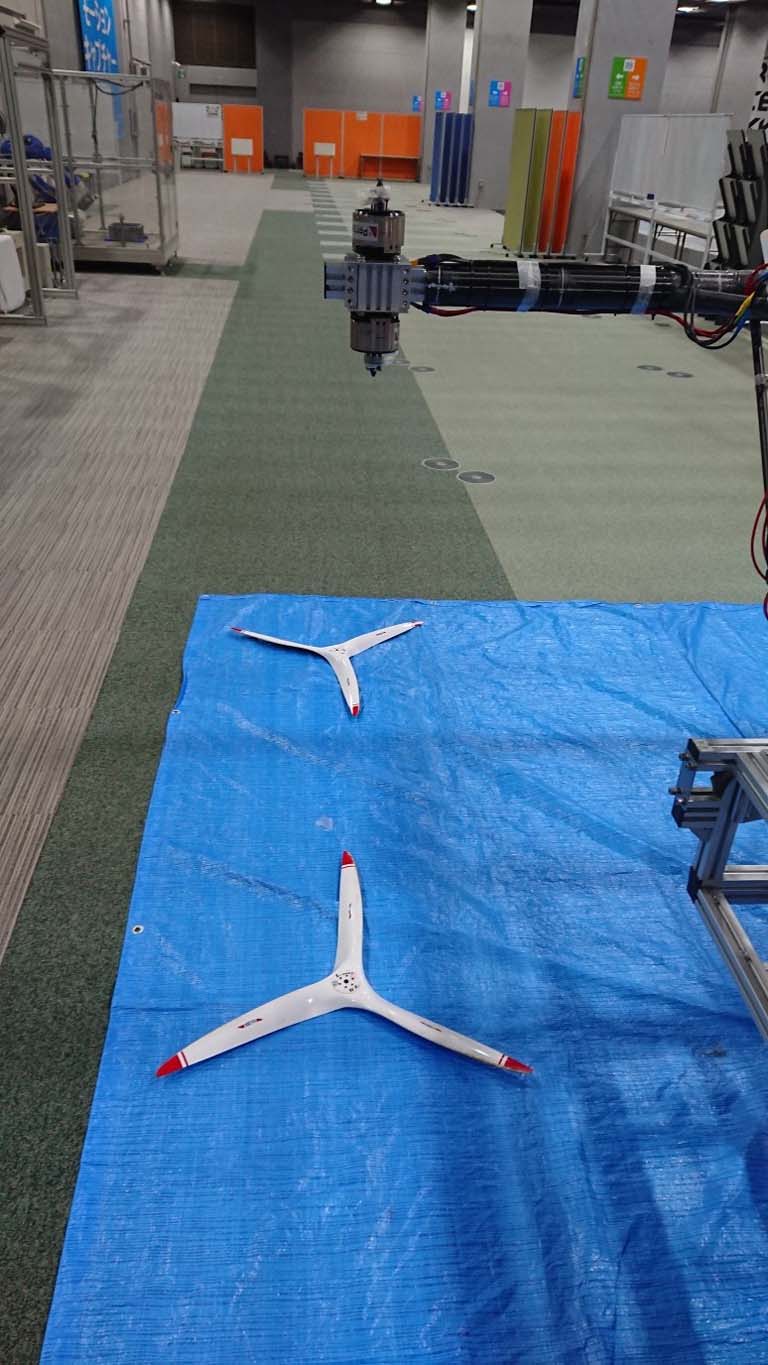

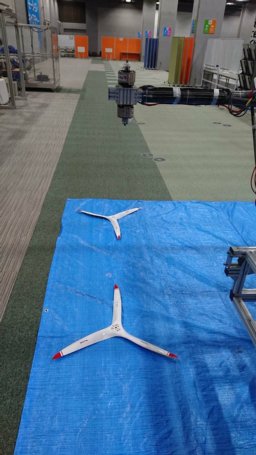

Cartivatorから持ち込んだ際に

左前・2番・5番モーターと
モーター回転方向に合わせた
プロペラ位置

上下回転方向反対でOK

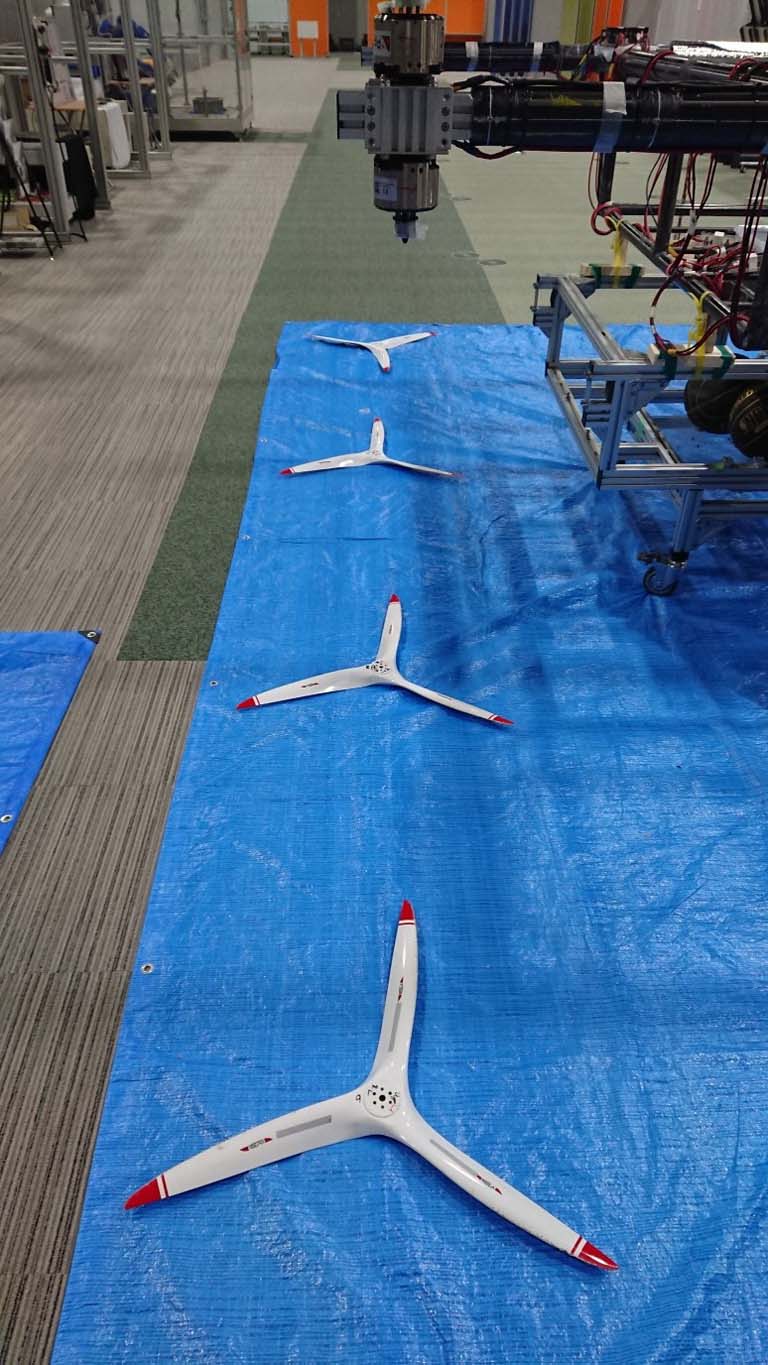

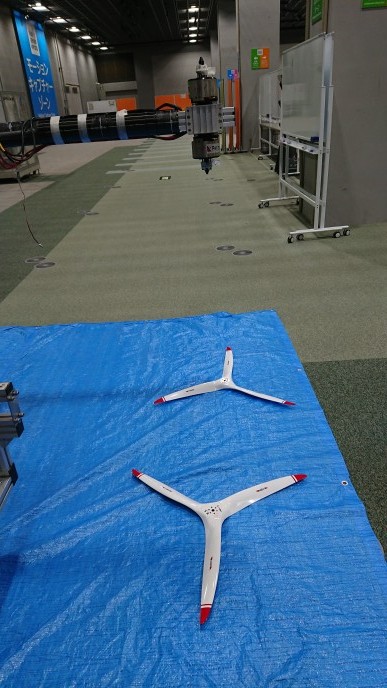

Cartivatorから持ち込んだ際に

左後ろ・3番・8番モーターと
モーター回転方向に合わせた
プロペラ位置

回転方向同じでおかしい

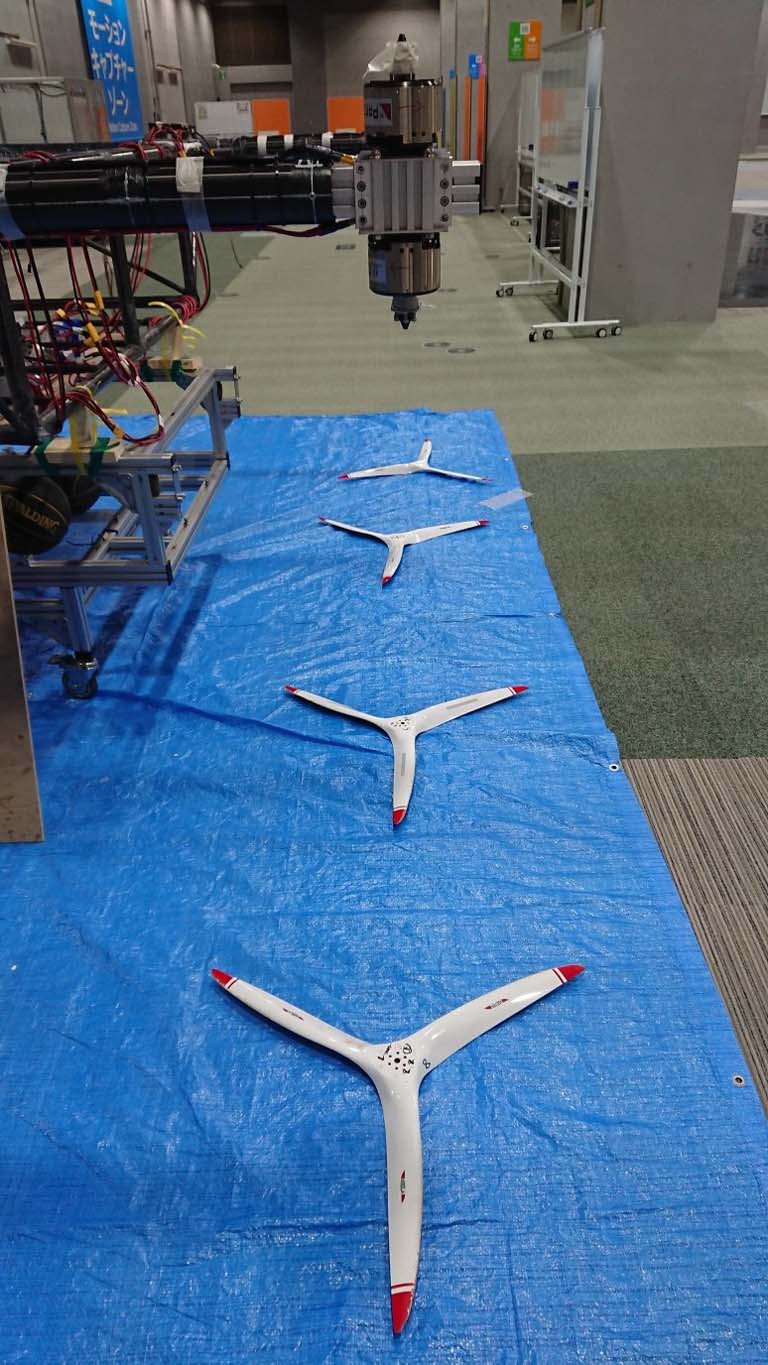

Cartivatorから持ち込んだ際に

右後ろ・4番・7番モーターと
モーター回転方向に合わせた
プロペラ位置

回転方向同じでおかしい

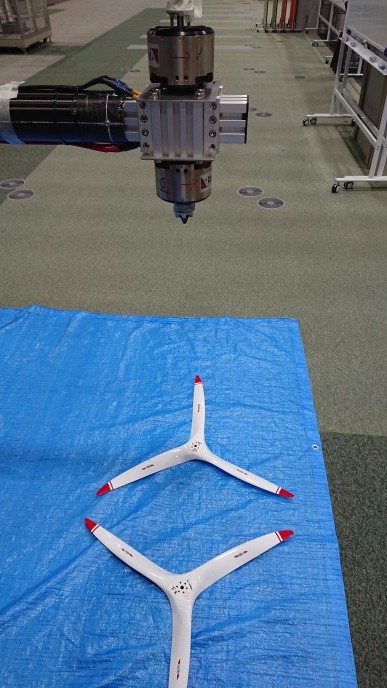

右前・1番・6番モーター

上下回転方向反対でOK

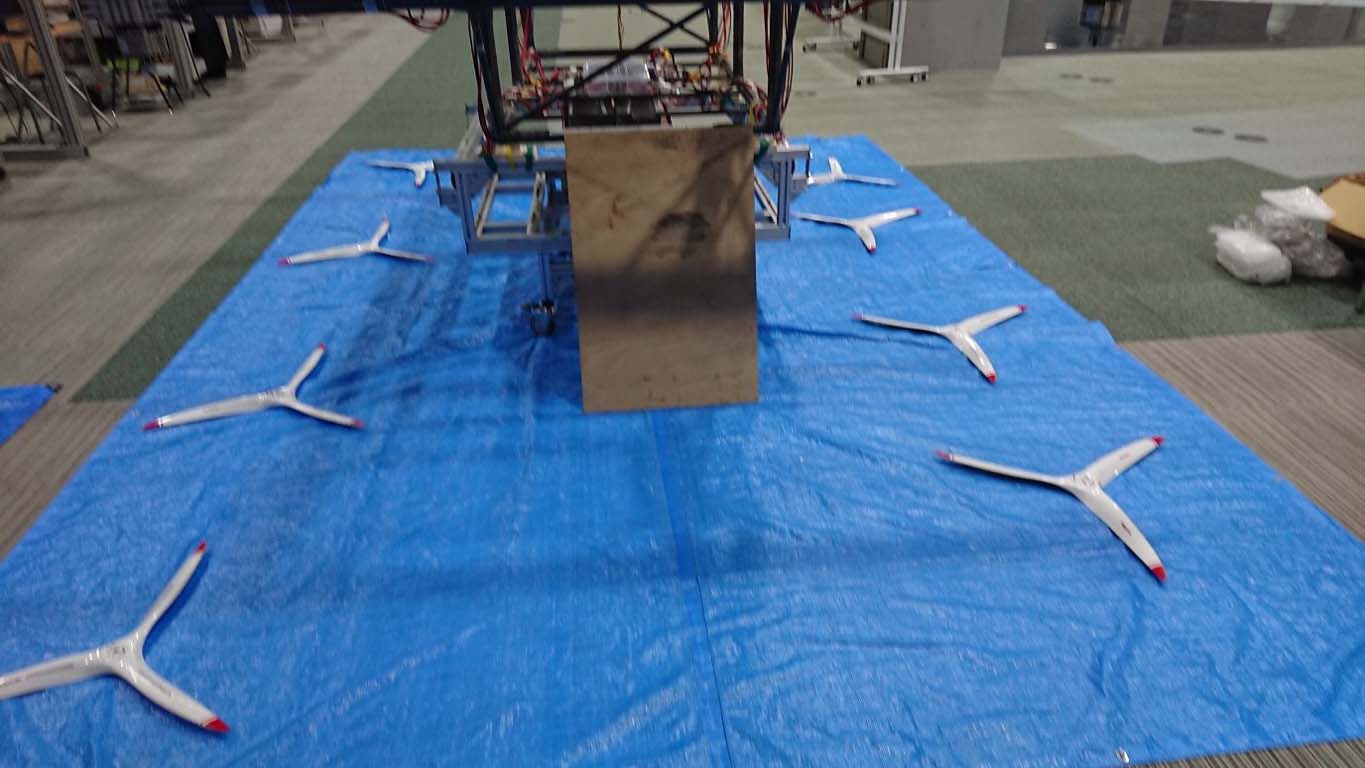

Cartivatorから持ち込んだ際に

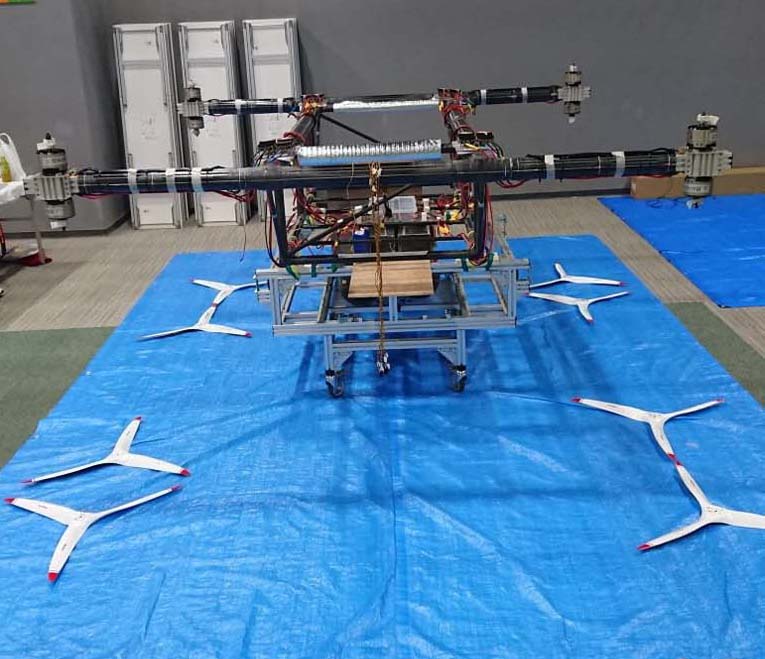

後ろから見たプロペラ位置
後ろの4枚がおかしい。

左後ろは共にCW回転。
右後ろは共にCCW

後ろの左右を入れ替えると
一応、辻褄が合うように
思えるが、、、


前から見たプロペラ位置
前の4枚は正常に見える。

上下で回転方向反転。
左右で回転方向反対。


一応、辻褄が合うように
思えるが、、、

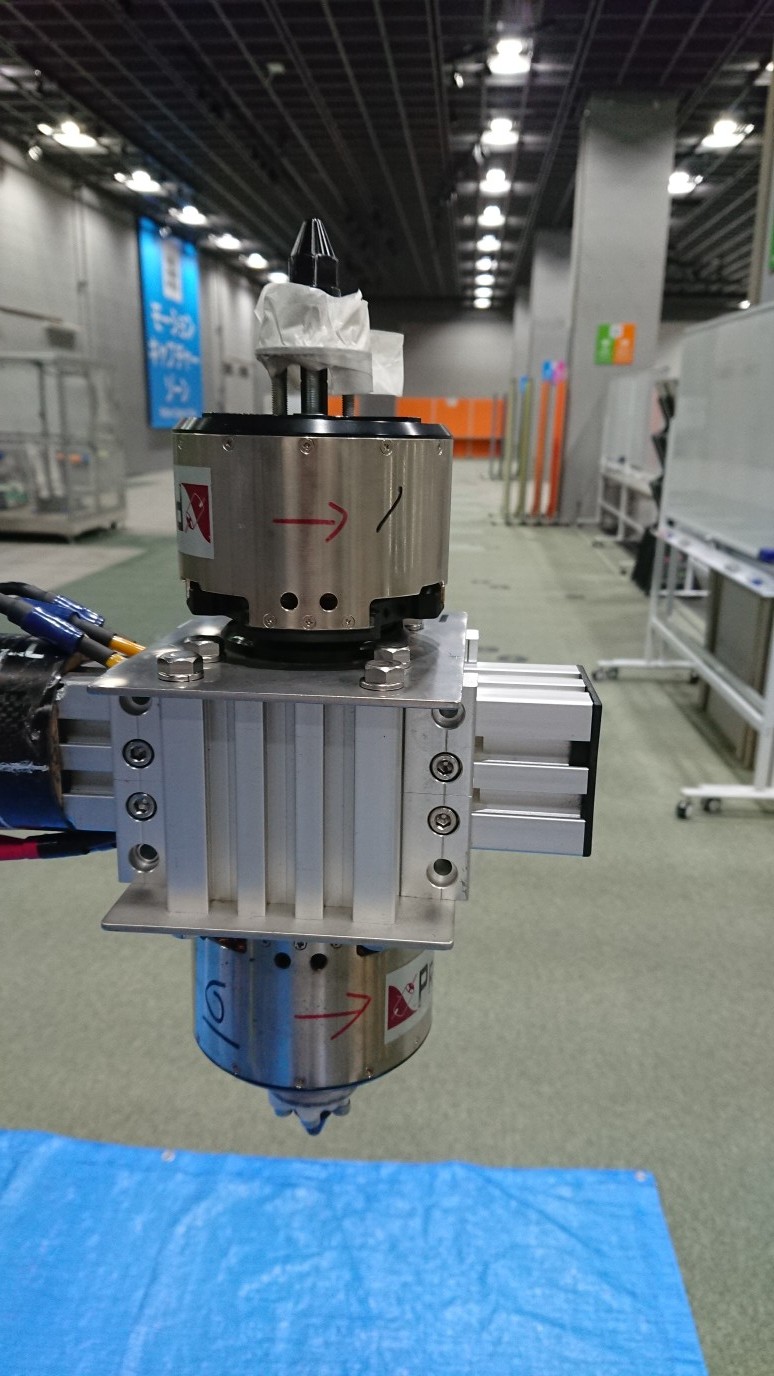

コネクター接続修正前の
モーター回転方向。
1番モーター回転方向が逆。
コネクター接続は全て色通り。

逆に見えるが本来の1番モーターの
回転方向はこれで良い。


プロペラ配置

上下で反転しており正しい配置
に見えるが、、、

本来は1番モーターのプロペラは
CCW回転で推力を下にする。

まとめ:

一応、FCから見る正規の取り付け方と
比較すると全部真逆になっている。

が、全部真逆でも、
1.プロペラの取り付けが上下逆、
2.モーターの回転も逆、

という事で理論的には
実際のトルクコンロールと
推力コントロールには問題が無い。

FCが賢く上のプロペラの効率と
下のプロペラの効率を計算して補正
している、とすると挙動は不安定になる。

まあ、
前後左右全部取り換えるのは簡単だ。
コネクターの抜き差しは簡単にできる。
